経験豊富なエンジニアがお客さまの視点に立った最適な制御システムを提供します。また、様々な実用技術と組み合わせる事で、より最適な運転を実現します。

プロセスオートメーションの特長

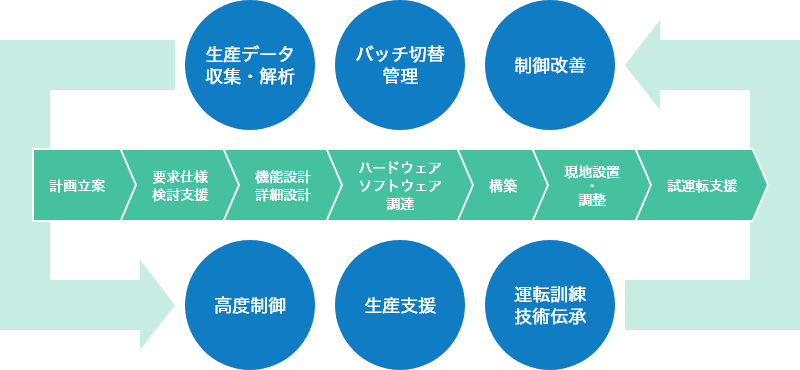

生産データ収集・解析バッチ切替管理制御改善↔高度制御生産支援運転訓練、技術伝承 | フロー：計画立案→要求仕様、検討支援→機能設計、詳細設計→ハードウェア、ソフトウェア調達→構築→現地設置・調整→試運転支援

強み・特長

1プロセスを理解し、計画立案・要求仕様・機能設計の検討支援を行う事ができます。

2ハードウェアに関してはマルチベンダーで対応し、信頼性の高いハードウェアを提供します。

3ソフトウェアに関しては様々な実用技術を組み合わせることで、多様なニーズに対応できます。

4省資・省エネを考慮した高度な制御システムの構築ができます。

システム構築例

背景と課題

お客さまは、DCSやプロセスコンピュータ（プロコン）等の運転システムがEOS（End Of Support）を迎えるに当たり、下記の課題を抱えていました。

DCSと特殊なシステムの組み合わせで、構成されている。
- 既設DCSメーカ独自のデータベースとミドルウェア
- 後継機種の無い特殊システムで構築された移送ラインシーケンス
納入会社に、納入時の担当エンジニアがおらず、既存ソフトウエアが不明であった。
サイロ間移送計画業務が属人的であった。

提供ソリューション

汎用的なシステムの提供とメンテナンスの容易性をコンセプトに、設計しました。
移送ラインシーケンスをDCSに取り込み、一体システムを構築しました。
プロセスをもとに新たな試作ソフトウェアを開発し、早期から検証を繰り返しました。
業務改善の為にサイロ間移送計画のシステム化を提案し、採用いただきました。

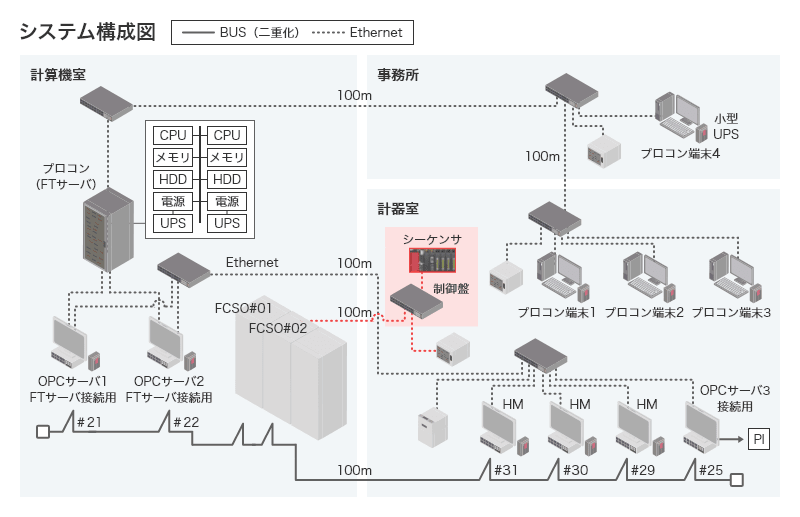

システム構成図

結果

スムーズな更新とトラブルなしの立ち上げを実現することができました。
サイロ間移送計画のシステム化により、計画作成の効率化、標準化、変更ミス防止を実現すると共に、プロコンとデータ連携する事により、効率的な移送指示を実現しました。

レシピ管理パッケージのご紹介

当社では少量多品種を製造されているお客さま向けに独自のレシピ管理パッケージを提案しております。

バッチプロセス製造処方管理パッケージ（MECBOS^®）

当社製品「バッチプロセス製造処方管理システム（MECBOS^®）」は、DCSやPC+PLCのシステム環境で稼動するバッチプロセス向け製造管理システムパッケージで、複数の処方を製造対象とするバッチプロセスの制御・製造管理システムに要求される一通りの機能（製造処方管理、製造バッチ毎の製造指図、製造状態監視、実績収集、バッチ報作成など）を提供します。

製造処方管理パッケージ MECBOS®

強み・特長
実装機能一覧
システムの動作環境

強み・特長

1複数の製造処方を対象としたバッチプロセスの製造管理に最適

MECBOS^®はDCSやPC+PLCのシステム環境で稼動するバッチプロセス向け製造管理システムパッケージで、複数の処方を製造対象とするバッチプロセスの制御・製造管理システムに要求される一通りの機能（製造処方管理、製造バッチ毎の製造指図、製造状態監視、実績収集、バッチ報作成など）を提供します。
2わかりやすいバッチプロセス表現、処方表現

MECBOS^®では対象となるバッチプロセスを、系列、缶（反応缶、調整槽などの単位をさします。）に階層化して整理し、バッチの製造シーケンスを缶毎の単位シーケンス（サブ工程）の組み合わせで構成します。
製造処方は、缶毎のサブ工程の実行順序とプロセス上の各種制御パラメータ（温度制御目標値、原料などの仕込量設定値など）で表現しデータベース化されます。データベースからはバッチ毎の製造開始時に指定された処方名に応じ自動的に制御コントローラに設定されます。
3充実した製造実績管理機能

製造中に記録が必要となるプロセス上の運転実績情報、オペレータによる操作履歴情報などをバッチ単位のログ情報に自動的に記録します。
このログ情報はロット名や運転日時、操作内容等をキーコードとした検索機能により、必要情報のみを抽出、参照することが可能です。
また、このログ情報より任意のデータを抽出してバッチ報を作成することが可能です。
4医薬品・食品製造業の要求にも対応

MECBOS^®はFDA 21CFR Part11の要求をクリアするシステムを構築する上でベースとなる機能環境を提供します。
パスワードによるユーザー管理、ユーザー毎の操作権限の設定、管理が可能です。
また、MECBOS^®に関する操作履歴は、ユーザー名とともにログ情報に記録されます。ログ情報は、PDFファイルやCSVファイルでの保存が可能です。

実装機能一覧

この表はスクロールしてご覧いただけます。

機能		内容
機能定義	ビルダメンテナンス	プロジェクト情報定義設備情報定義処方情報定義ユーザー情報定義定義情報印字
処方マスターDB	処方データ定義	缶毎サブ工程実行順データ定義缶毎運転データ定義サブ工程毎運転データ定義
運転管理	生産指令生産予約生産変更	運転処方のコントローラへの展開運転処方の予約運転処方の割込みと削除
運転操作・監視	運転監視缶状態一括表示	缶毎サブ工程実行状況の表示運転モード変更操作、起動、停止操作複数缶の運転状態一括表示転送済み処方データの変更
実績管理	常駐起動ログデータ検索	サブ工程毎の運転実績データ収集パッチ完了処理パッチ毎ログ情報出力ユーザーログインパッチ運転ログ保存、印刷ログ情報検索
パッチ報（オプション）		MS-Excelでフォーマットしたパッチ報を印刷可能

システムの動作環境

ハードウェア動作環境

横河電機社製 CENTUM CS3000/VP

製造処方管理システム簡易版（MECBOS^®-Smart）

当社製品「製造処方管理システム簡易版（MECBOS^®-Smart）」は、MECBOS^®の簡易版として容易に処方管理システムを構築します。

製造処方管理パッケージ MECBOS®シリーズ MECBOS®-Smart

強み・特長

1小規模プラントにおける複数の製造処方の管理に最適

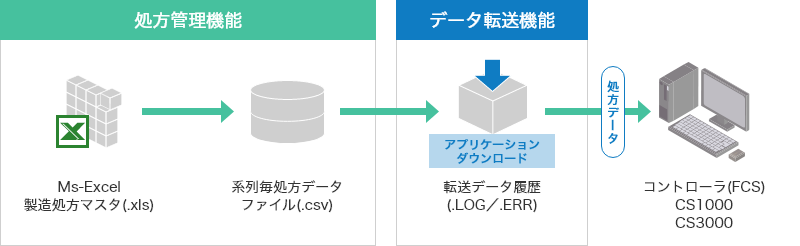

複数の銘柄ごとの製造処方データをMicrosoft社Excelのスプレッドシート（以下MS-Excelシート）を用いることで、容易にデータ管理ができます。
2小規模な処方管理システムの構築に最適

MS-Excelシートに登録されたデータをCS3000/VPの制御ステーション（FCS）の機能ブロックに対して設定を行います。
FCSのユニット計器およびシーケンステーブルと組み合わせることで小規模な処方管理システムを構築できます。

用途

化学、食品、薬品などの製造設備に対応

原料調合設備、樹脂造粒設備、バッチ反応機、充填設備などを対象とする唯一のユニットにおいて複数の銘柄を製造し、銘柄によって工程の組換えのないプロセスに適用します。

実装機能一覧

この表はスクロールしてご覧いただけます。

機能	内容
処方マスタDB	銘柄名制御上の各種パラメーター .xlsファイルで保存	操作画面、マスタ表構成はカスタマイズ制作します
生産指令	実行処方データファイル作成 FCS機能ブロックへのダウンロード
運転操作監視	HISグラフィックにて必要に応じて作成
ログ情報	ログ情報の保存
